CxA

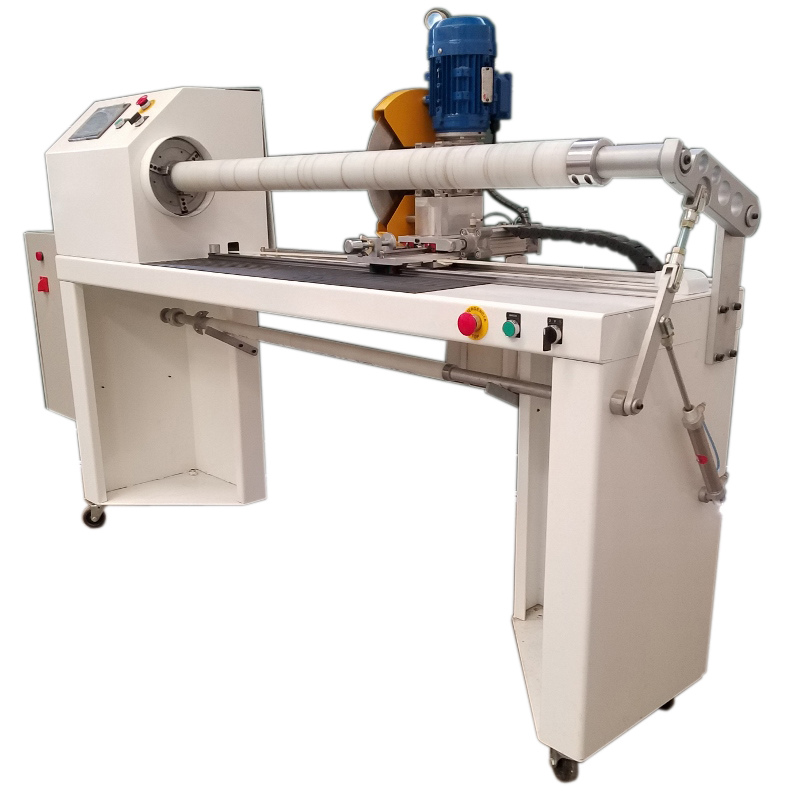

Máquina cortadora de bobinas.
CxA
Máquina cortadora de bobinas.
| Características Técnicas: | ||||
Esta máquina está especialmente diseñada para cortar Bobinas de un diámetro máximo de 250mm sobre tubos de cartón entre 40, 50 y 76 mm. La estructura esta compuesta de un bastidor de chapa conformada y soldada de 5 mm. de espesor, con sus correspondientes patas de nivelación y pintada con pintura epoxi. Sobre esta base está montado el eje portabuje revestido en cromo duro, fijo en altura, un Plato de 3 Mordazas de accionamiento neumático toma el Tubo por el exterior y gira accionado por medio de un motor de 1,5 HP. La cuchilla de corte está motorizada y se pueden regular en profundidad para los distintos diámetros de Bobinas. Están accionadas por medio de un cilindro neumático y posee topes en ambos sentidos del recorrido. La cuchilla se mueve accionada por medio de un servomotor que garantiza la medida del corte. El carro Portacuchilla corre sobre guias lineales. La instalación eléctrica es de 220 Vca, un PLC y una pantalla Touscheen permiten controlar los parámetros y la calibración de la máquina para una operación amigable y sencilla. El largo máximo del bobina es de 1500mm y el mínimo de corte es de 5 mm. Peso aproximado 540 Kg. |
||||
