CTA Full

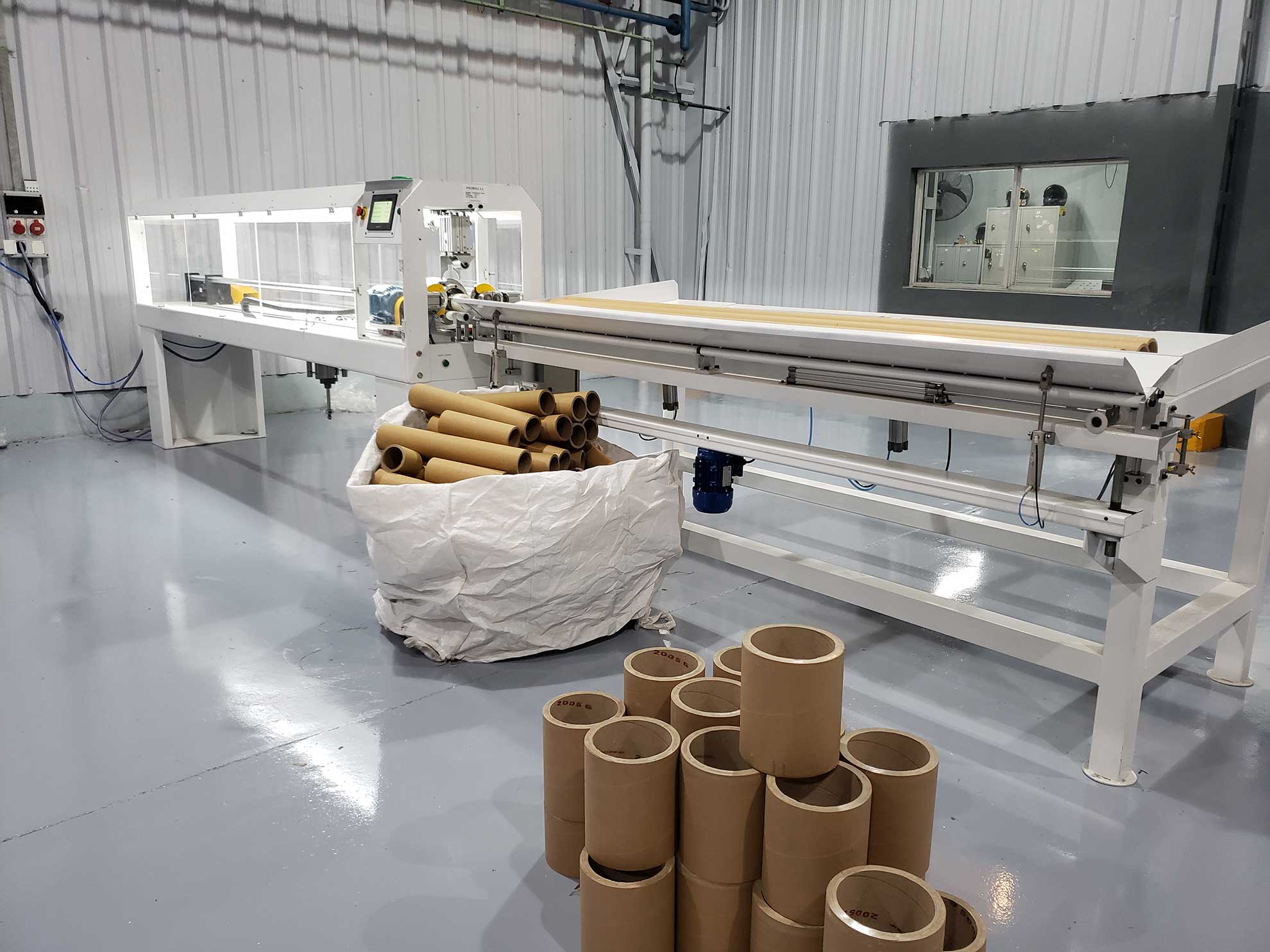

Máquina cortadora de tubos.
CTA Full
Máquina cortadora de tubos.
| Características Técnicas: | ||||
Esta máquina de alta producción, está especialmente diseñada para cortar tubos de pared Gruesa y cualquier diámetro comprendido entre 35 y 152 mm. La estructura está compuesta de un bastidor de chapa conformada y soldada de 5 mm de espesor, con sus correspondientes patas de nivelación y pintada con pintura epoxi. Sobre esta base está montado el Eje Portabuje revestido en cromo duro, fijo en altura, un Plato de 3 Mordazas de accionamiento neumático toma el Tubo por el exterior y gira accionado por medio de un motor de 1,5 HP. La 2 cuchillas de corte son opuestas y se pueden regular en profundidad para los distintos diámetros de tubos e inclusive si las cuchillas son de distintos diámetros Están accionadas por medio de cilindros neumáticos y una electroválvula de 5 vías y 2 posiciones. El avance del tubo se produce por medio de un servomotor que garantiza la medida del corte. El Carro Portatubo corre sobre guías lineales. La instalación eléctrica es de 220 Vca, un PLC y una pantalla Touchscreen permiten controlar los parámetros y la calibración de la máquina para una operación amigable y sencilla. El largo máximo del tubo es de 2100mm y el mínimo de corte es de 10 mm. Peso aproximado 480 Kg. |
||||
