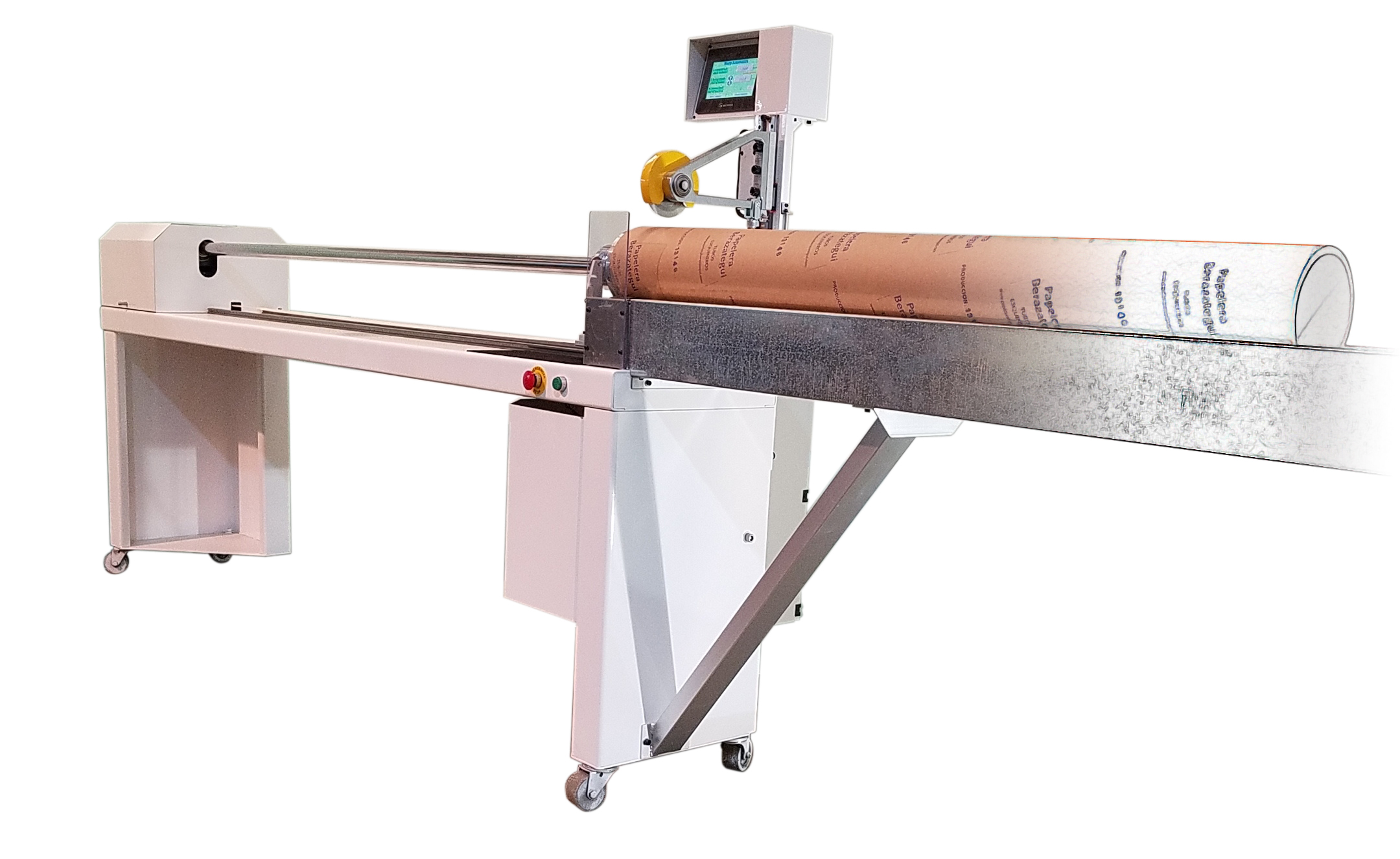

CTA 3 y 6
Máquina cortadora de tubos.
CTA 3 y 6
Máquina cortadora de tubos.
| Características Técnicas: | ||||
Este modelo está diseñado para cortes de tubos de pared gruesa y es la utilizada por los Convertidores que tienen una producción elevada y variable. La estructura está compuesta de un bastidor de chapa conformada y soldada de 5 mm de espesor, con sus correspondientes patas de nivelación y pintada con pintura epoxi. Sobre esta base está montado el Eje Portabuje revestido en cromo duro, se puede regular la altura del mismo para el corte de tubos de diferentes diámetros como ser de 3” – 4” – 5” y 6”. Un motor trifásico de 1 H.P. acciona los rodillos que hacen rotar el tubo para efectuar el corte. La cuchilla de corte se puede regular en altura para los distintos diámetros de tubos y está accionada neumáticamente por medio de un pistón y una electroválvula de 5 vías y 2 posiciones. El avance del tubo es accionado por medio de un servomotor que garantiza la medida del corte. El Carro Portatubo corre sobre guías lineales. La instalación eléctrica es de 220 Vca, un PLC y una pantalla Touchscreen permiten controlar los parámetros y la calibración de la máquina para una operación amigable y sencilla. El largo máximo del tubo es de 2100mm y opcional de 2500mm el mínimo de corte es de 10 mm. Peso aproximado 480 Kg. |
||||
