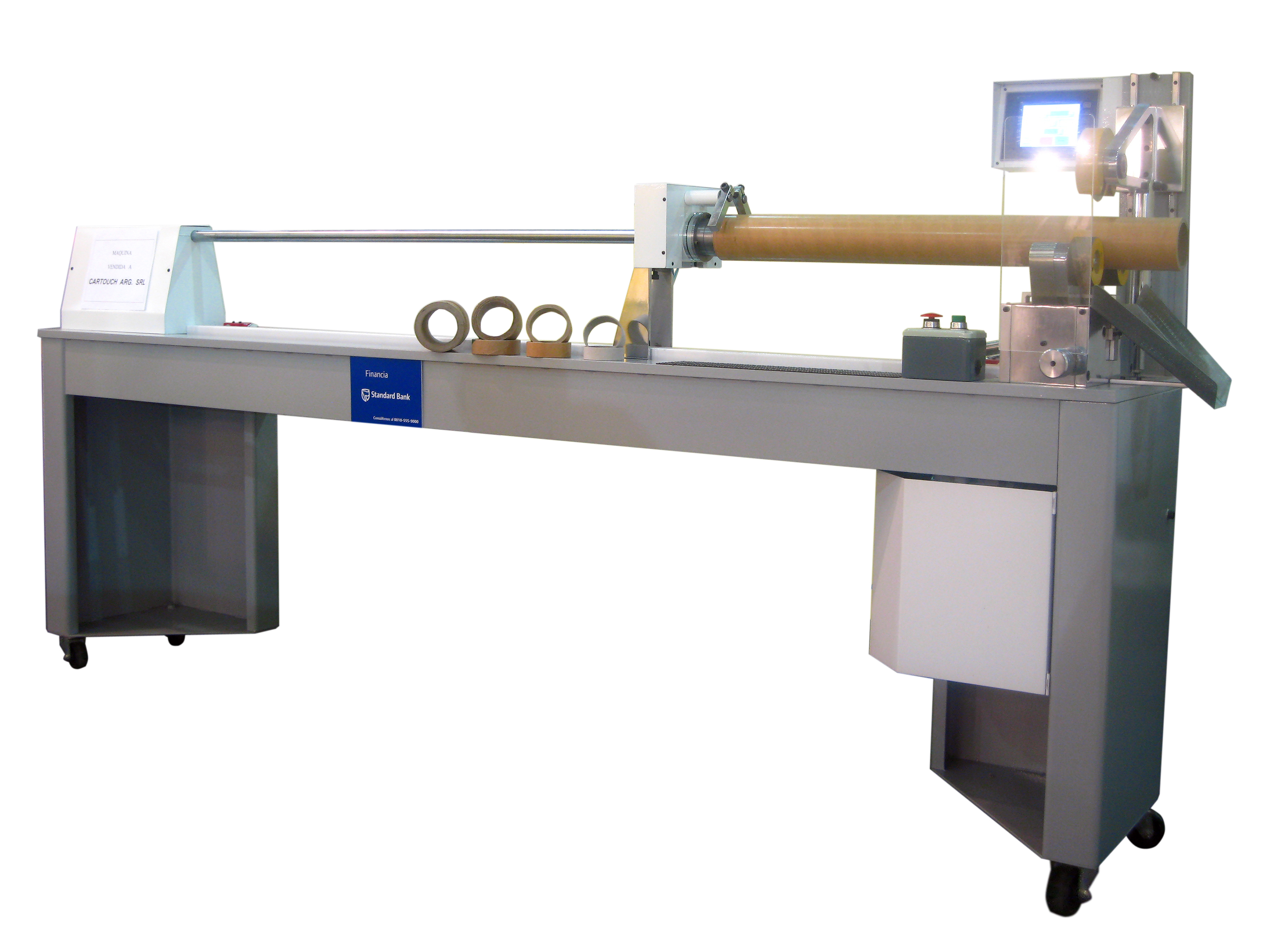

CTA 2000
Máquina cortadora de tubos.
CTA 2000
Máquina cortadora de tubos.
| Características Técnicas: | ||||
Esta máquina de alta producción, está especialmente diseñada para cortar tubos de pared fina y cualquier diámetro comprendido entre 25 y 100 mm. La estructura está compuesta de un bastidor de chapa conformada y soldada de 5 mm de espesor, con sus correspondientes patas de nivelación y pintada con pintura epoxi. Sobre esta base está montado el eje Portabuje revestido en cromo duro, fijo en altura, toma el Tubo por medio de un Plato de 3 Mordazas de accionamiento neumático. La Base Motriz consta de dos brazos ajustables al diámetro del Tubo y un motor trifásico de 1 H.P. acciona los rodillos que hacen rotar el tubo para efectuar el corte. La cuchilla de corte se puede regular en altura para los distintos díametros y está accionada neumáticamente por medio de un pistón y una electroválvula de 5 vías y 2 posiciones. El avance del tubo es accionado por medio de un servomotor que garantiza la medida del corte. El Carro Portatubo corre sobre guias lineales. La instalación eléctrica es de 220 Vca, un PLC y una pantalla Touchscreen permiten controlar los parámetros y la calibración de la máquina para una operación amigable y sencilla. El largo máximo de corte estándar es de 2100 mm y el mínimo de corte es de 10 mm. Peso aproximado 480 Kg. |
||||
